NuR rIvA'i: Koneksi Jaringan

Kabel UTP ditemukan di banyak Ethernet jaringan dan sistem telepon. Untuk aplikasi telepon dalam ruangan, UTP sering dikelompokkan ke dalam set 25 pasang sesuai dengan standar kode warna 25-pair awalnya dikembangkan oleh AT & T Corporation . Sebuah subset khas warna-warna (putih / biru, oranye biru / putih, putih /, oranye / putih) muncul dalam kabel UTP yang paling. Kabel biasanya dibuat dengan tembaga kabel diukur pada 22 atau 24 American Wire Gauge (AWG), dengan isolasi berwarna biasanya terbuat dari isolator seperti polietilena atau FEP dan total paket yang tercakup dalam polietilen jaket.

Untuk kabel telepon luar kota berisi ratusan atau ribuan pasang, kabel dibagi menjadi lebih kecil tetapi identik bundel. Setiap bundel terdiri dari twisted pair yang memiliki tingkat twist yang berbeda. Buntalan pada gilirannya memutar bersama-sama untuk membuat kabel.Pasangan yang memiliki tingkat sentuhan yang sama dalam kabel masih dapat mengalami beberapa derajat crosstalk . Pasang kawat yang hati-hati dipilih untuk meminimalkan crosstalk dalam kabel besar.

Unshielded kabel twisted pair dengan tingkat twist yang berbeda

UTP kabel juga kabel yang paling umum digunakan dalam jaringan komputer . Modern Ethernet , standar jaringan data yang paling umum, dapat menggunakan kabel UTP. Twisted pair sering digunakan dalam jaringan data untuk koneksi panjang pendek dan menengah karena biaya yang relatif lebih rendah dibandingkan dengan serat optik dan kabel koaksial .

UTP juga menemukan meningkatnya penggunaan dalam video yang aplikasi, terutama dalam kamera keamanan . Banyak kamera termasuk output UTP dengan terminal sekrup ; Kabel UTP bandwidth yang telah ditingkatkan untuk mencocokkan baseband dari televisisinyal. Sebagai UTP adalah saluran transmisi yang seimbang, sebuah balun diperlukan untuk menghubungkan ke peralatan yang tidak seimbang, misalnya saja menggunakan konektor BNC dan dirancang untuk kabel koaksial.

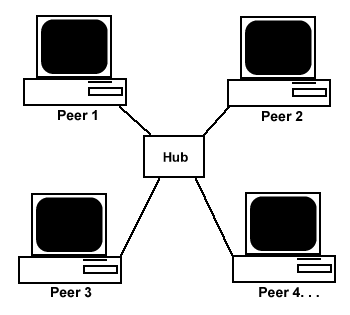

2.Jaringan Peer to Peer

Sebuah peer-to-peer (P2P) jaringan adalah jenis desentralisasidan didistribusikan arsitektur jaringan di mana individu nodedalam jaringan (disebut "rekan")bertindak sebagai pemasok dan konsumen sumber daya, berbeda dengan terpusat client-server model yang mana akses permintaan node klien untuk sumber daya yang disediakan oleh server pusat.

Dalam sebuah jaringan peer-to-peer, tugas-tugas (seperti mencari file atau streaming audio / video) yang dibagi di antara beberapa rekan-rekan yang saling berhubungan yang masing-masing membuat sebagian dari sumber daya mereka (seperti kekuatan pemrosesan , penyimpanan diskatau bandwidth jaringan ) langsung tersedia bagi peserta jaringan lain, tanpa memerlukan koordinasi terpusat oleh server.

3.Switch/HUB

Sebuah switch jaringan(kadang-kadang dikenal sebagaihub beralih) adalah perangkat jaringan komputer yang digunakan untuk menghubungkan perangkat bersama-sama pada jaringan komputer dengan melakukan bentukpacket switching . Switch dianggap lebih maju daripada hub karena switch hanya akan mengirim pesan ke perangkat yang membutuhkan atau memintanya, bukan penyiaran pesan yang sama dari masing-masing port.

Switch adalah multi-port bridge jaringan yang memproses dan ke depan data pada lapisan data link (layer 2) dari model OSI . Beberapa switch memiliki fitur tambahan, termasuk kemampuan untuk rute paket . Switch ini umumnya dikenal sebagai lapisan-3 atau multilayer switch . Switch yang ada untuk berbagai jenis jaringan termasuk Fibre Channel ,Asynchronous Transfer Mode , InfiniBand , Ethernet dan lain-lain. Switch Ethernet pertama diperkenalkan oleh Kalpana pada tahun 1990

Switch adalah perangkat yang digunakan pada jaringan komputersecara fisik menghubungkan perangkat bersama. Beberapa kabel dapat dihubungkan ke switch untuk mengaktifkan perangkat jaringan untuk berkomunikasi satu sama lain. Switches mengelola aliran data di dalam jaringan dengan hanya mengirimkan pesan yang diterima ke perangkat yang pesan itu dimaksudkan. Setiap perangkat jaringan yang terhubung ke switch dapat diidentifikasi dengan menggunakan alamat MAC , yang memungkinkan switch untuk mengatur arus lalu lintas. Hal ini memaksimalkan keamanan dan efisiensi jaringan. Karena fitur ini, switch sering dianggap lebih "cerdas" daripada hub jaringan . Hub tidak memberikan keamanan, atau identifikasi perangkat yang terhubung. Ini berarti bahwa pesan harus dikirimkan dari setiap pelabuhan hub, sangat menurunkan efisiensi jaringan.

Apabila sudah mengerti pengertian dan keguaan masing – masing komponen diatas, kita langsung untuk mempratekannya.

1.Pertama saya akan menghubungkan 2 komputer menggunakan kabel LAN (Straight) , dan di atur untuk gatewaynya di pakai salah satu IP address dari 2 komputer tersebut.

Misalnya : Komputer 1 = IP address : 192.168.1.5

Subnetmask : 255.255.255.0

Komputer 2 = IP address : 192.168.1.2

Subnetmask : 255.255.255.0

Gateway : 192.168.1.5

Kemudian kita coba untuk mengeping dari kom. 1 ke kom.2 dan sebaliknya

2.Kemudian kita lanjutkan dengan koneksi kabel LAN (Straight),dan gateway-nya diatur berbeda dengan IP kedua komputer.

Misal : Komputer 1 = IP : 192.168.1.5

Subnetmask : 255.255.255.0

Gateway : 192.168.1.11

Komputer 2 = IP : 192.168.1.2

Subnetmask : 255.255.255.0

Gateway : 192.168.1.11

Lalu kita coba untuk mengeping melalui CMD .

3.Lalu kita coba untuk mengunakan kabel LAN dengan tipe yang berbeda yaitu Cross.Dan seperti sebelumya yaitu gateway-nya diambil dari IP salah satu computer.

Misalnya : Komputer 1 = IP address : 192.168.1.7

Subnetmask : 255.255.255.0

Komputer 2 = IP address : 192.168.1.9

Subnetmask : 255.255.255.0

Gateway : 192.168.1.7
